ViewPoint 9039S-M

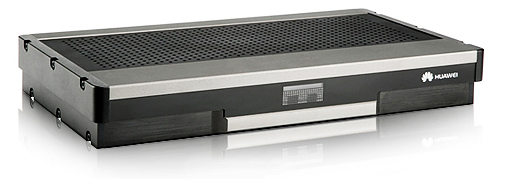

华为ViewPoint 9039S-M 1080P高清视频会议终端

概述:
ViewPoint 9029S-M高清视讯终端是华为公司推出的新一代高清主力经济型分离式视讯终端。利用其强大的硬件平台可以提供业界主流高清视频分辨率1080P，可以内置多点呼叫，活动图像帧率可达到60fps，带给人们前所未有的超高清视频通信享受；支持双声道宽频语音(AAC-LD) ，并与华为ViewPoint M200数字阵列麦克风完美结合提供360度全方位高保真语音享受；提供LAN、XDSL、E1等多种接入方式，最高会议速率达2Mbit/s，满足各种应用场景的使用

1 产品特点

1.1 高雅的外观设计

ViewPoint 9039S-M高清终端采用平整、简洁设计，设备采用光滑、细腻的深色面板，使其时尚；整体应用经久不衰的黑灰色为主调，显得柔和内敛，并应用小面积鲜艳的色彩作为焦点，突出层次与丰富界面色彩；提供上机架、平躺二种造型，绿色环保，美感十足。同时操作界面采用全新的UCD设计，体现人性化的操作方式，最简单、易用。新一代高清终端将带给用户全新的外观感受，视觉的震撼。

1.2 卓越的高清视频

ViewPoint 9039S-M高清终端采用先进的H.263、H.264编码协议，达到720P（1280×720P）的高清晰图像，720P活动图像1M达到帧率30fps，最大支持2M的会议接入速率，提供业界顶尖的视频效果；720P为业界最清晰的图像、色彩更加鲜明逼真、运动更加清晰流畅，带你进入全新的视觉空间，实现卓越的高清晰视频享受，让你看清无法触及的细节。

ViewPoint 9039S-M高清终端采用华为公司专有的VideoIntensifier、ViewProcess技术，配合最新的H.264编码技术，大大提高了图像压缩比，在同样带宽下，可向用户提供更逼真、更清晰、更流畅的画面；会议速率在192kbit/s时，图像帧率达15帧/秒，会议速率在384kbit/s及以上时，图像帧率达25帧/秒，达到较好的商用效果。

1.3 完美的高清音频

ViewPoint 9039S-M高清终端采用双声道宽频语音(AAC-LD) ，为用户提供震撼的高保真立体声音频。与华为M200数字阵列麦克风结合提供完美的360度全方位语音享受，提供业界顶尖的音频效果，让你感受对方的呼吸与心跳。同时支持G.711、G.722、G.728等多种编码功能。

ViewPoint 9039S-M高清终端采用快速自适应回声抵消（AEC）、自动增益控制（AGC）和自动噪音抑制（ANS）技术，可向用户提供更清晰的全双工数字音频。

ViewPoint 9039S-M高清终端支持终端内多路混音功能，支持同时接收不同音频输入通道来的音频数据，混音后作为一路语音传递到远端。同时各路音频输入输出音量可以独立调节，可以调节各个输入的输入增益，也可以调节各个输出的输出音量。

1.4 一流的高清内容

ViewPoint 9039S-M高清终端支持标准的H.239协议，可以实现同时传递两路独立的视频码流，实现与会者和会议内容同步传送，为用户带来更方便的使用模式。

ViewPoint 9039S-M高清终端提供业界一流的720P高清双流；最高可达1280×1024的辅流分辨率；用户可将胶片、WORD文档、 Flash和高清运动图像实时传送给远端会场，会议更加轻松、方便。并且支持SXGA可以作为主输出，完全可以用液晶显示器、投影仪等设备代理笨重的电视机，并能够提供更好的显示效果。

1.5 完整的高清解决方案

华为公司提供新一代全系列高清终端9039，与新一代全系列MCU 8650、8660融合；提供业界最高分辨率720P的端到端高清解决方案，提供业界最清晰1080P多点会议解决方案，提供业界最清晰720P的高清内容方案，提供业界最清晰的流媒体方案、提供业界最清晰高清多画面方案、提供业界最清晰电视墙方案等多样化完整高清方案。

1.6 超强的线路备份

1.6.1 E1+E1备份

ViewPoint 9039S-M高清终端提供E1+E1接入方式，当其一条E1线路主用时，另外的一条E1线路将自动作为备份；活动会议中，其中任何一条主用线路断开，备份线路将无缝接入，保证会议不受丝毫影响，提供超强的业务可靠性。

1.6.2 E1+IP备份

ViewPoint 9039S-M高清终端支持E1+IP线路接口模式，轻松实现终端线路备份。正在召开的会议中，当其中一条线路突然故障时，终端将在毫秒级内检测到状态，完全自动地启用备份线路，保证会议不受任何影响，确保业务的可靠性；整个线路备份过程中几乎没有任何察觉，线路切换完全自动，提供最易用的线路备份策略。

1.7 综合网络接入能力

1.7.1 丰富的线路接口

ViewPoint 9039S-M高清终端提供了E1、IP等多种线路接口，除必配的IP接口外，其他接口都是通过接口板的方式接入，即插即用，可以最大程度上满足用户的不同接入需求，而且不需要用户为自己不需要的线路接口付费。

1.7.2 无损的数字高清接口

ViewPoint 9039S-M高清终端提供2个DVI/YPrPb/VGA兼容的数字高清接口，可以无损的接入数字高清摄像头和数字PC视频信号，并且通过数字DVI接口直接输出到电视上。由于避免了数字与模拟信号的转换，减少了信号的损失，提高了图像的质量和清晰度。

ViewPoint 9035A的DVI接口使用的是兼容性最好的DVI-I技术规范，它可以同时输出数字信号和模拟信号，可以通过简单的桥接外设就可以实现DVI->HDMI、DVI->色差、DVI->VGA的无损转换，完全可以配合各种主流外设的输入输出设备接口使用。

1.7.3 便利的PPPOE拨号功能

ViewPoint 9039S-M高清终端内置了PPPOE拨号系统，对目前比较常见的宽带接入模式提供了比较好的支持，包括ADSL用户、VDSL用户、电信（网通）的拨号LAN接入用户（通过LAN接入，但上网前需要输入用户名和密码），都可以直接拨号并开始业务。

HUAWEI VP9039S-M 是一款分体式经济型和内置6点高清MCU的高清群组视频会议终端，最大支持8M总接入带宽, 支持H.264编解码技术、宽频语音(AAC-LD)和高清晰双流数据内容传送，为您提供1080p高清晰视频图像和高保真音质，带来全新的高清体验。

内置高清MCU功能

· 接入容量：支持8Mbps总接入带宽，支持6个高清视频终端+3个语音终端接入；

· 智能接入：支持高清、标清视频和PSTN语音终端混合接入；支持H.323和SIP终端混合接入；不同音视频协议、不同带宽的终端智能接入，会议呈现最佳的音视频效果；

· 丰富的功能：支持高清多画面、声控切换、摄像机控制、剥夺主席令牌、H.239双流等，充分满足中小企业投资小、快速建网、维护成本低等需求。

图像、声音、数据内容呈现，全面高清

· 高清视频：H.264视频协议，实现1080p高清晰图像，活动图像帧率30fps，更支持720p 50/60fps、支持双路720p 30fps，提供业界顶尖的视频效果，端到端超低延迟，让您轻松体验超常的逼真、微小的细节，进入明察秋毫视界。

· 清澈音质：双声道宽频语音(AAC-LD) ，为您提供震撼的高保真立体声效果；与M210数字阵列MIC结合提供完美的360度全方位语音享受，体验影院级音质。

· 清晰数据：H.239双流应用，1280×1024分辨率，在观看会场画面同时将PPT文档、WORD文档、 Flash和动态图像实时传送给远端会场，方便您远程协作。

良好网络适应性和安全性，打造您的稳定高清

· 网络适应：独有SEC技术，可保视频丢包率高达5％的网络情况下良好流畅的视频图像；专有IRC技术，自动侦测网络业务占用带宽变化情况，智能选择适合各种网络带宽的最佳图像分辨率，保持会议良好质量；专利SNP技术，配合业务汇接平台实现公私网、不同私网的穿越。

· 线路备份：E1＋IP、2E1+2E1、PSTN语音备份；会议过程中当主用线路突然故障时，终端将在毫秒级内检测到故障状态，自动启用备份线路，让您的会议无忧进行。

· 安全可靠：H.235信令和AES媒体流加密、GK注册密码认证、会控密码操作等多重安全措施，保障信息安全。

丰富、适用业务功能，由您自由掌控

· 主叫呼集：业界首创，通过终端用户预约和召开立即多点视频会议像打电话一样方便易用。

· 文字输入：专有的遥控器中文输入技术，让您自由定义会议。

· 一键会控：用户像使用电视机遥控器一样控制会议，选择电视频道般操控会议。

· 摄像控制：本地、远程控制高清摄像头、摄像头预置位；图像选择一切由您。

· 高清标清：支持16:9与4:3图像混合显示，兼容不同的输出显示设备，自动适应显示设备；更方便实际应用，极大的保护现有投资。

· 维护易用：Nlog端到端线路监控，快速定位故障；设备内部环回、线路外部环回、IP网络检测、GK注册检测，支持SNMP、Telnet/SSH、Web远程维护，详细维护日志等工具。

· 丰富的API接口：提供丰富的第三方集成开发API接口，方便客户根据自己的需求融入到已有的系统中。

人性化的界面和遥控器设计，操作畅通无阻

· 遥控器：小巧简洁，掌心掌控。明确的功能键区域划分，同操作界面风格匹配一致，家族特征明显。

· 用户界面：界面设计遵循简洁性、指引性、全局性、关联性、延展性等五大基本原则。统一的设计元素，风格时尚而不失大气。界面一目了然，功能简洁易用；具备良好的向导性操作特征，人性化的操作思路；全局风格和操作习惯一致，易于掌握和学习；界面功能区域划分明确，操作关系习惯而自然。

遥控器红外控制信号传递，满足您的灵活部署

· 高清终端支持转发遥控器红外控制信号，用户可使用摄像机遥控器通过高清终端远程遥控摄像机，满足客户对终端与摄像机的灵活部署。

HUAWEI VP9039S-M
通信协议	多媒体框架协议	ITU-T H.323/H.320、IETF SIP
	视频编解码协议	H.264、H.263、H.263+、H.263++、H.261
	音频编解码协议	AAC-LD、HWA-LD、G.722、G.722.1、G.722.1C、G.711、G.728、G.729A
	双流协议	ITU-T H.239、 BFCP
	其他通信协议	H.221、H.225、 H.230、H.231、 H.233、 H.234、 H.235、 H.241、 H.242、 H.243、 H.245、 H.281、H.283、H.350、H.460、T.140
	网络传输协议	TCP/IP、FTP、FTPS、DHCP、SNMP、Telnet、SSH、HTTP、HTTPS、PPPoE、RTP、RTCP
视频特性	活动图像分辨率	1080p 30fps 最低带宽 1Mbps （可选） 720p 50/60fps 最低带宽768Kbps (可选) 720p 30fps 最低带宽512Kbps 4SIF/4CIF 最低带宽256Kbps SIF/CIF 最低带宽128Kbps SQCIF/QSIF /QCIF 最低带宽 64Kbps
	数据内容分辨率	输入分辨率: DVI-I/VGA接口: VGA(640×480) 60/75/85fps, SVGA(800×600) 60/75/85fps, XGA(1024×768) 60/75/85fps,WXGA(1280×768) 60fps,WXGA(1280×800) 60fps, SXGA(1280×1024) 60fps, 1366×768 60fps, 1440×900 60fps, XGA+(1400×1050) 60fps, 720p 50fps(DVI-I), 720p 60fps, 1080i 50/60fps(DVI-I), 1080p 25/30fps(DVI-I) HDMI/YPbPr接口: 720p 50/60fps, 1080i 50/60fps, 1080p 25/30fps 编解码分辨率：800600, 1024768, 12801024, 1280720 输出分辨率: 800600, 1024768, 12801024, 1280720
	其他图像特性	双路1080p 60fps活动双流 VME活动视频增强(Video Motion Enhancement) 图像效果增强(VideoIntensifier) 图像前后处理(ViewProcessing)
音频特性	音频特性	AAC-LD立体声低带宽宽频语音(HWA-LD) 快速回声消除(AEC) 自动噪声抑制 (ANS 12db) 自动增益控制 (AGC ＋/－ 6db) 语音清脆化(VoiceClear) 语音增强 (AudioEnhancer)
稳定安全性	网络适应性	智能调速(IRC) ：根据网络带宽情况智能调整视频编解码带宽、智能选择适合此带宽的最佳图像分辨率达到最佳通信效果丢包重传：智能探测网络丢包并重传，确保图像、声音质量超强纠错(SEC) ：网络丢包智能启动图像、声音纠错确保最佳通信效果
稳定安全性	安全性管理	终端密码注册采用H235信令、媒体流加密、会议接入密码、会议控制密码、管理员密码、 IP地址与号码绑定、H.323 ID与号码绑定

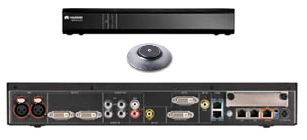

接口	音频输入接口	模拟麦克风输入：2×XLR 线路输入： 2×RCA(立体声) 阵列麦克风输入：1×RJ45(立体声)
	音频输出接口	主输出： 2×RCA(立体声) 辅助输出： 2×RCA(立体声)
	视频输入接口	2×DVI-I/YPbPr/VGA 1×S-Video/CVBS
	视频输出接口	2×DVI-I/YPbPr/VGA 1×S-Video/CVBS
	摄像机控制接口	2×RS232/RS422
	USB接口	2×USB 2.0 Host
	网络接口	IP： 10/100Base-T、2×RJ45 E1(可选)： G.703、 G.704、1×RJ45 4E1(可选)： G.703、 G.704、4×RJ45 无线(可选)：WCDMA和CDMA2000 EV-DO PSTN(可选)：模拟电话、1×RJ11
带宽	IP	64kbps ~ 4Mbps
	E1	64kbps ~ 2Mbps
	4E1	64kbps ~ 4Mbps
会议体验特性	语言	简体中文, 繁体中文，英语, 德语, 西班牙语, 法语, 挪威语, 意大利语, 波兰语, 俄语, 葡萄牙语, 匈牙利语,芬兰语，罗马尼亚语，捷克语，瑞典语，阿拉伯语，土耳其语，希腊语，泰语
	特色功能	内置MCU： 8Mbps总接入带宽，4HD(720p)+3A终端接入 Microsoft Lync2010 ＆#8482; 和OCS2007R2 融合互通与IMS无缝融合主叫呼集（支持会议预约和立即会议）支持域名、email注册和呼叫支持PSTN语音备份 SNP/H.460公私网穿越辅流锁定遥控器/Web会议控制 WEB触摸点名器功能 WEB图像监控、1080p/720p高清图片快照动态辅流、活动图像带宽格式调整高清桌面显示/活动图像 16:9和4:3显示模式适配和转换画中画：1/16画面大小、位置可选二、三分屏显示开机画面/开机音乐群组功能/地址簿导入导出 LDAP 网络地址本支持第三方集成开发API接口支持遥控器红外控制信号转发
	数字字幕	活动字幕、区域自动调整、自适应实景编辑支持字幕滚动方式设置、会场名显示和位置移动背景透明度/颜色/字体可调、64种颜色可选遥控器中文输入支持外接字幕机支持T.140短消息
维护管理	维护方式	终端网管：支持SNMP协议 WEB管理：内置WebServer、图形化的维护诊断命令行：支持telnet/SSH、提供用户级和管理级登录帐号遥控器操控：图形化界面、方便易用的遥控器操控无线触控屏操控（可选） SMC集中网络管理
维护管理	维护功能	内置环回功能：本机自环、远端环回内置测试信号：测试音、标准测试彩条软件升级：支持本地升级、远程升级 IP 网络诊断：PING、丢包、延迟、抖动检测/防火墙端口检测音量输入指示网络丢包状态指示支持事件日志记录支持配置导入导出出厂设置恢复支持通话记录导出支持自动待机休眠
物理特性	尺寸	终端尺寸：422mm×225mm×60.5mm 包装尺寸：485mm×278mm×178mm 净重：4kg 毛重：7kg
	电气特性	工作电压：100V AC~240V AC 工作频率：50Hz～60Hz 最大功耗：小于100W
	环境要求	温度： 0℃ ～40℃ (工作状态) -40℃～85℃ (非工作状态) 相对湿度：10%～80% (工作状态) 0%～95% (非工作状态) 周围噪音：小于46dBA SPL 最小照度：7lux 推荐照度：大于300lux
